1 粗粒土测试设备概述
粗粒土广泛分布于自然界，是水利工程、路基填筑、土石坝等工程中常见的建筑材料。由于其颗粒粗大、力学特性复杂，准确测定其抗剪强度、压缩性和固结特性对工程安全至关重要。粗粒土直剪压缩试验机、三轴剪切测试系统、岩土压缩固结仪、大型直剪仪以及粗粒土固结设备构成了粗粒土力学测试的核心装备体系。本文将系统介绍这些设备的工作原理、适用范围及技术特点。
2 大型直剪仪
大型直剪仪是测定粗粒土抗剪强度的经典设备。与常规直剪仪相比，其剪切盒尺寸显著增大（通常为300mm×300mm或更大），可容纳最大粒径达60mm的粗粒土试样。
工作原理：试样置于上下剪切盒内，施加垂直压力后，通过水平推力使上下盒产生相对位移，直至试样剪切破坏。根据库仑定律计算抗剪强度参数c和φ。
技术特点：
- 剪切盒尺寸大，适应粗粒土粒径要求
- 可进行快剪、固结快剪和慢剪试验
- 法向压力加载范围宽（通常0~1000kPa）
- 配备自动数据采集系统，实时记录剪应力-剪切位移曲线
大型直剪仪结构相对简单、操作方便，适用于粗粒土、堆石料等材料的抗剪强度测定，尤其在土石坝设计中应用广泛。
3 粗粒土直剪压缩试验机
粗粒土直剪压缩试验机集成了直剪试验和压缩试验功能，实现一机多用。该设备既可完成粗粒土直剪试验，又可进行压缩固结试验。
主要构成：
- 大尺寸剪切盒（可更换压缩容器）
- 垂直加载系统（液压或伺服电机驱动）
- 水平剪切驱动系统
- 位移、压力传感器及数据采集仪
应用场景：
- 测定粗粒土的抗剪强度指标
- 测定压缩模量和压缩系数
- 评价粗粒土的变形特性
这种多功能试验机节省了设备投资和场地空间，特别适合试样制备量少或试验项目多样化的实验室。

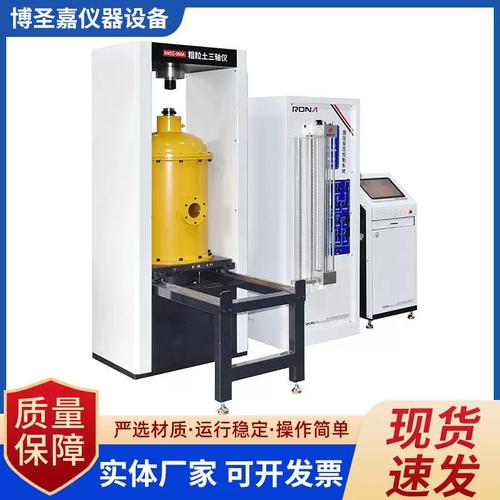

4 三轴剪切测试系统
三轴剪切测试系统用于测定粗粒土在三向应力状态下的强度与变形特性。对于粗粒土，需采用大型三轴仪，试样直径通常为300mm或更大。
试验原理：圆柱形试样置于压力室内，施加围压（σ3）和轴向压力（σ1），直至试样剪切破坏。可进行固结排水（CD）、固结不排水（CU）和不固结不排水（UU）试验。
粗粒土三轴试验关键技术：
- 大尺寸压力室，适应粗粒土粒径
- 高围压加载能力（可达3MPa以上）
- 体型变测量系统，精确测定轴向和体积变形
- 橡皮膜厚度和试样饱和方法需特殊考虑
三轴试验能更真实反映粗粒土的实际受力状态，是研究粗粒土本构关系和强度特性的重要手段。
5 岩土压缩固结仪
岩土压缩固结仪用于测定土体的压缩性和固结特性。对于粗粒土，需采用大型固结仪，容器直径通常为300mm以上。
试验方法：
- 将试样置于固结容器内
- 逐级施加垂直荷载
- 记录每级荷载下的压缩变形随时间变化
- 绘制e-p曲线和e-lgp曲线
- 计算压缩指数Cc、回弹指数Cs和固结系数Cv
粗粒土固结特点：
- 固结速度快，主固结完成时间短
- 压缩量相对较小
- 需考虑颗粒破碎对压缩性的影响
大型固结仪适用于堆石料、砂砾石等粗粒土的压缩特性研究，为变形计算提供参数。
6 粗粒土固结设备
粗粒土固结设备专门针对粗粒土的高压缩性和颗粒破碎特性设计，通常包括：
核心组成：
- 大直径固结容器（直径200~500mm）
- 高压加载系统（可达数MPa）
- 轴向位移高精度测量装置
- 温控系统（可选）
特殊设计：
- 容器壁光滑，减少侧壁摩擦
- 透水板孔径与试样粒径匹配
- 加载板刚度大，保证均匀受压
- 可进行饱和与非饱和固结试验
这些设备对于高土石坝、尾矿坝等工程的变形计算和稳定性分析至关重要。
7 设备选型与试验标准
选择粗粒土测试设备时，需综合考虑以下因素：
- 试样最大粒径：决定剪切盒、压力室和固结容器的尺寸。通常要求容器直径大于5倍最大粒径。
- 试验类型：直剪、三轴、压缩固结等不同试验需配置相应设备。
- 应力水平：根据工程实际应力范围选择加载能力。
- 自动化程度：数据采集与处理系统的先进程度影响试验效率。
主要遵循标准：
- GB/T 50123-2019《土工试验方法标准》
- SL 237-1999《土工试验规程》
- ASTM D3080（直剪）、ASTM D4767（三轴）等国际标准
8
粗粒土直剪压缩试验机、大型直剪仪、三轴剪切测试系统、岩土压缩固结仪和粗粒土固结设备共同构成了粗粒土力学特性测试的完整体系。随着工程建设规模不断扩大，粗粒土测试设备正朝着大型化、自动化、高精度方向发展。正确选型和规范操作这些设备，对于获取可靠的粗粒土力学参数、保障工程安全具有重要意义。随着传感技术和数值模拟的进步，粗粒土测试设备将更加智能化和集成化，为岩土工程实践提供更有力的技术支撑。
